电子模拟射击设备风车靶组成与构成

文章来源：超级管理员　　人气：24　　发表时间：2026-05-29 15:24:05

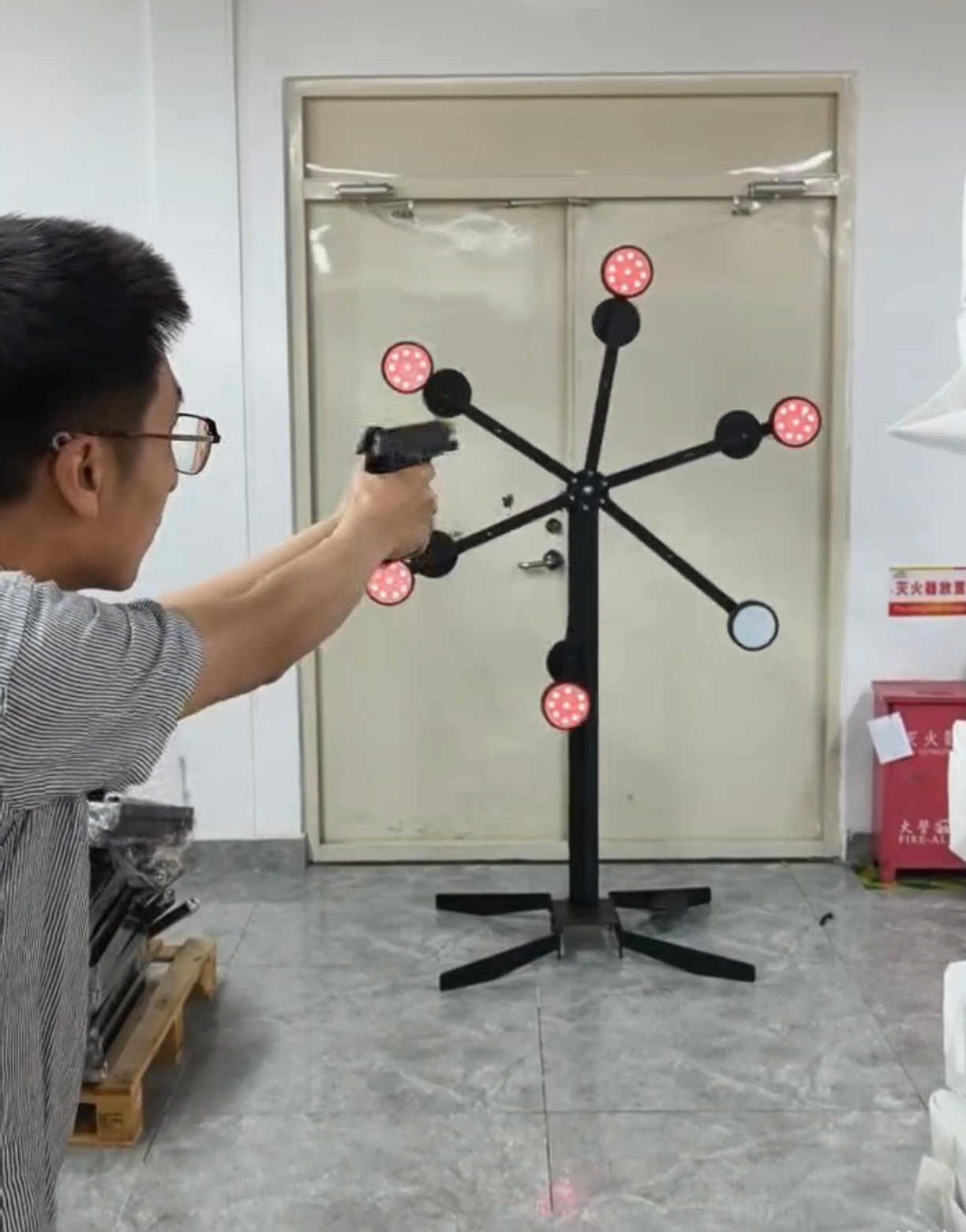

电子风车靶是IPSC战术射击专用动态模拟靶标，又称旋转风车战术靶，核心通过电动驱动旋转、靶片自动复位，模拟移动、不规则暴露的实战目标，整体由机械结构系统、电控驱动系统、感应复位系统、安全辅助系统四大模块组成，结构紧凑、可循环复用、难度可调。

（一）机械结构系统（主体承载结构）

为靶标核心物理载体，承载所有运动部件与电控组件，保障设备稳定运行，材质坚固耐射击、抗冲击。

• 固定支架底座：采用高强度Q235钢材制作，整体高度约1.7m，支撑整机结构，底部稳定防滑，可适配各类场地固定安装，抗射击冲击、不易晃动变形。

• 旋转传动组件：包含中心转轴、圆形转盘、辐射式连杆，连杆多为6组或8组均匀分布，相邻连杆夹角均等，截面采用V型设计，开口背向射击方向，可规避流弹反弹风险，保护射手安全。

• 射击靶片：采用防弹钢板材质，耐磨耐冲击、可反复射击使用，通过活动转轴铰接在连杆末端，可小角度翻转活动，是直接射击的目标载体。

（二）电控驱动系统（动力控制核心）

实现靶标自动化旋转、调速、启停控制，是区别于普通机械风车靶的核心模块，操作灵活、适配多场景训练。

• 驱动电机：内置专用调速电机，作为核心动力源，通过传动带、齿轮或涡轮蜗杆结构连接中心转轴，为转盘旋转提供稳定动力。

• 控制终端：配套无线遥控器，可远程控制设备启停、正反转切换、转速调节，支持多档位难度调节，适配新手入门、专业进阶等不同训练层级。

• 电控主板：集成智能控制程序，精准接收遥控指令，稳定调控旋转节奏，保障靶标运动轨迹均匀、无卡顿。

（三）感应复位系统（循环工作核心）

保障靶片被命中后快速自动复位，实现无间断循环训练，无需人工复位，大幅提升训练效率。

• 弹性复位组件：每组靶片与连杆之间内置复位弹簧，靶片被子弹击中后向后翻转一定角度，弹簧可提供初始回复力，限制过度翻转，避免结构损坏。

• 磁吸定位组件：连杆末端内置强力磁铁，靶片受力复位后，通过磁力精准吸附固定在初始位置，消除晃动偏差，保证每次射击靶位统一、状态稳定。

• 重力辅助复位：依托靶片自身重力，配合弹簧、磁力，在转盘旋转至低位时完成彻底复位，三重复位机制结合，响应速度快、稳定性强。

（四）安全辅助系统（防护保障模块）

全方位规避训练安全风险，优化射击轨迹，提升战术训练的真实性与安全性。

• 防护挡板组件：可搭配独立挡板及支架，安装于射手与靶机之间，可遮挡部分旋转靶片，制造不规则暴露目标，模拟实战遮挡场景，提升训练难度。

• 防反弹结构：V型连杆专属防护设计，可将流弹向侧后方导流，避免子弹反弹伤及射手，从结构层面保障射击安全。

• 过载保护装置：电机内置过载保护，遇卡顿、外力撞击等异常情况自动停机，防止设备烧毁、结构损坏，延长设备使用寿命。
